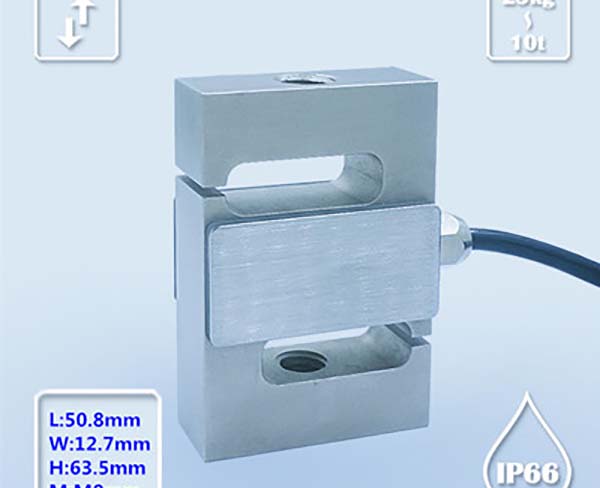

B320L-S型称重传感器也是一款自带安装孔的拉压力传感器,S型传感器,也专为压力机或拉压力设备测力应用而设计。
标准的B320L-S型称重传感器具有非常坚固的结构,
使用铝合金材料制成传感器本体,详细尺寸见下图表 电缆为5mm外径极细柔,耐折弯电缆3000mm长。
可根据客户的不同应用需求,提供各种不同的模拟信号(0-5V 0-10V ±0-10V, 0-20mA ,4-20mA ,4-12-20mA ),通讯,协议等
产品采用金属箔应变技术, 而且博兰森工程师对各型负载压力传感器从设计上精打细磨提供其测量高精度。
它的非线性度优于±0.03%。
为了满足您的要求,本款B320L压力传感器产品可根据应用需求进行非标设计和定制。除此之外博兰森设计工程师对各类型负载压力传感器,称重传感器,荷重传感器,扭矩传感器,静态;动态扭矩力传感器,关节力传感器,S型传感器,从设计上精打细磨,从测量上提高其精度。
特点与用途/Features & Applications
S型传感器
安装方便
拉压双向
主要用于推、拉力计,料斗秤,各种工业称重系统等
S-Type load cell
Easy to instal
Tension and compression application
Mainly used for pull and push dynamometer,hopper scale and industrial measuring system
安装尺寸/Mounting Dimension
参数 |
Specifications |
技术指标/Technique |
额定容量 |
Capacity |
5,10,20,30,50,100kg |
输出灵敏度 |
Rated output |
2.0±1%mV/V |
零点输出 |
Zero balance |
±0.06mV/V |
非线性 |
Non-linearity |
0.03%F.S. |
滞后 |
Hysteresis |
0.03% F.S. |
重复性 |
Repeatability |
0.03%F.S. |
蠕变(30min) |
Creep(30min) |
0.024%F.S. |
温度灵敏度漂移 |
Temp.effect on output |
0.02%F.S./10℃ |
零点温度漂移 |
Temp.effect on zero |
0.02%F.S./10℃ |
输入电阻 |
Input impedance |
410±10Ω |
输出电阻 |
Output impedance |
350±5Ω |
绝缘电阻 |
Insulation |
≥5000MΩ/100VDC |
激励电压 |
Recommended excitation |
5~15V |
*激励电压 |
Maximum excitation |
20V |
温度补偿范围 |
Compensated temp range |
-10~40℃ |
工作温度范围 |
Operation temp range |
-30~70℃ |
*超载 |
Safe overload |
150%F.S. |
极限超载 |
Ultimate overload |
200%F.S. |
电缆线尺寸 |
Cable size |
Φ5×3000mm |
材料 |
Material |
aluminum alloy(铝合金) |
防护等级 |
IP Class |
IP66 |
受力方式/Load Direction
配线图/Wiring Code
